智能硬件的开发，从来不是一条笔直的路。从一颗芯片的选型到一台整机的量产，中间隔着无数个看似微小却足以致命的决策点。我们在海南服务过不少初创团队，也接手过传统企业的智能化改造项目，一个共识越来越清晰：概念验证（PoC）与量产落地之间，隔着一道名为“工程化”的鸿沟。

从原型到产品：为什么多数项目卡在了“看起来能跑”

很多团队拿着Demo来找我们，演示时一切都好，功耗、响应、稳定性都说得过去。可一旦进入小批量试产，问题就接踵而至——Wi-Fi模块在密集环境下掉线、传感器在高温高湿的海南气候下漂移、外壳模具的公差导致防水失效。这些都不是算法能解决的，而是硬件设计、天线布局、结构散热、供应链管控这些基本功的较量。

我们见过一个做冷链监控的客户，原型机在实验室里精度±0.3℃，可到了实际冷库中，因为忽略了压缩机启动时的电磁干扰，数据直接跳变到±2℃。这种问题，靠改软件是修不好的。在海南袁瑞彬科技的技术研发流程里，硬件测试必须覆盖“真实场景的三倍严苛度”，而不是满足于实验室的“达标”。

实操路径：我们如何帮客户走完这四步

1. 需求结构化拆解：把模糊的“做一个智能设备”拆成可量化的指标——待机电流≤50μA、通信丢包率≤0.1%、工作温度-20℃~60℃。这一步决定了后续所有工作的边界。
2. 双轨验证（PoC & EVT并行）：一边做功能原型验证算法，一边做工程样机验证电气和结构。很多团队省掉后者，结果就是“能跑”和“能产”完全脱节。

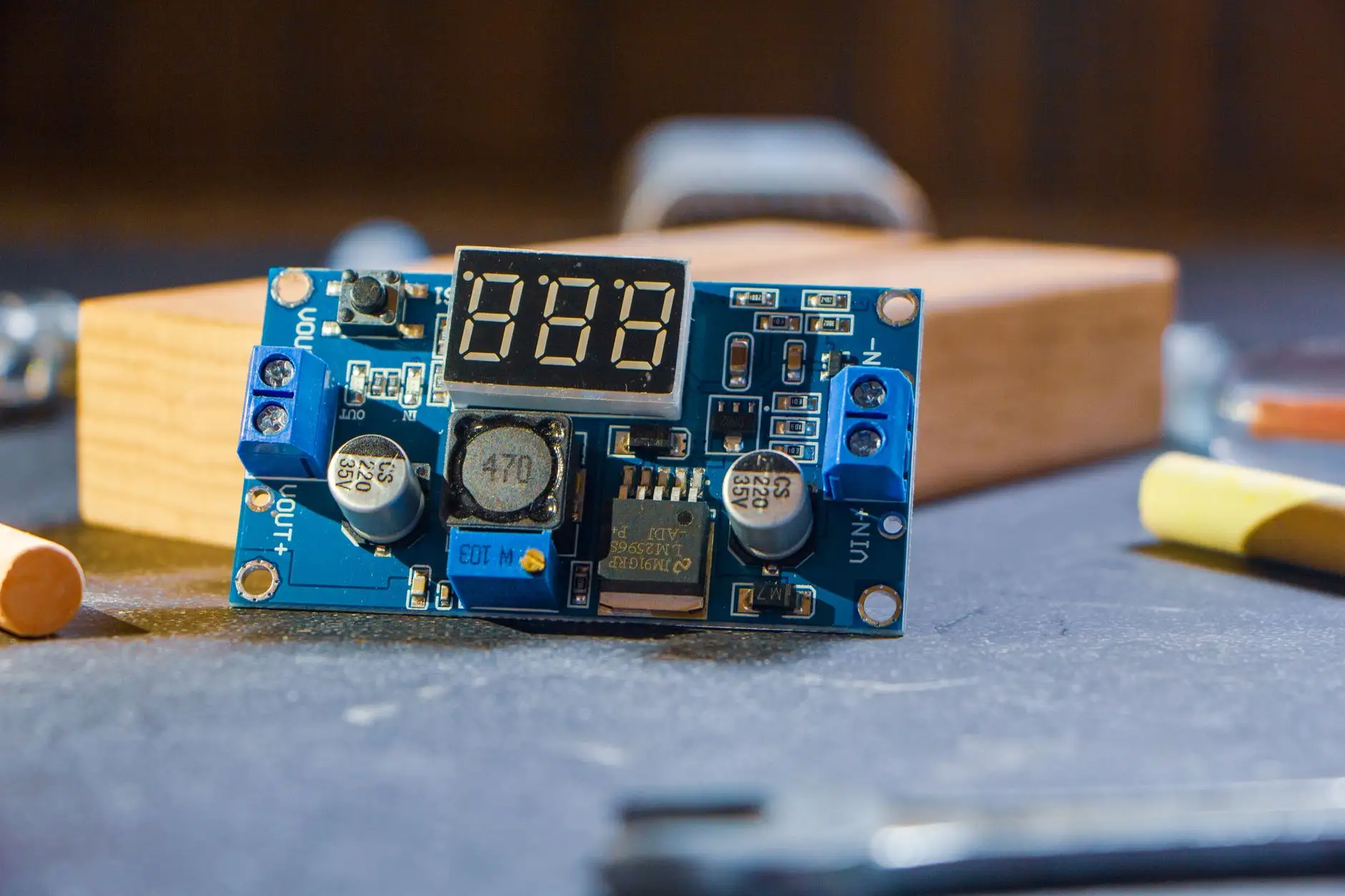

3. DFM（面向制造的设计）评审：我们的硬件工程师会拿着图纸去跟模具厂、SMT贴片厂逐项核对，比如焊盘间距是否满足产线精度、测试点是否预留、外壳脱模斜度是否合理。一次评审，通常能砍掉后期30%以上的试产返工成本。
4. 小批量爬坡与良率监控：量产不是一蹴而就。我们习惯从300台开始爬坡，用CPK（过程能力指数）监控关键参数，直到数据稳定在1.33以上才放量。

这四步走下来，一个典型的物联网终端项目，从立项到量产，我们平均周期是5~7个月，而行业平均是9~12个月。差距不在加班时长，而在前期把问题逼出来的效率。

数据对比：别让“差不多”毁掉你的产品

我们统计了去年完成的12个智能硬件定制项目，其中7个项目在EVT阶段发现过重大设计缺陷（电源纹波超标、天线效率不足、结构干涉），如果这些问题拖到PVT（量产验证）阶段才暴露，每个缺陷的平均修复成本是EVT阶段的8.6倍，时间成本更是要到3周以上。这不是吓唬人，而是真金白银的教训。

举个例子，一个农业物联网土壤传感器项目，最初选用的温湿度传感器在海南的高盐雾环境下，PCB腐蚀率比内陆高40%。我们在可靠性测试中提前发现，果断换用三防漆涂覆工艺，单台成本增加6元，但把产品返修率从11%压到了1.2%以下。这笔账，怎么算都划算。

海南做智能硬件，有独特的地缘优势——热带气候是天然的“加速老化测试场”，而自贸港的政策在进口芯片和跨境物流上又能省下真金白银。海南袁瑞彬科技有限公司扎根于此，既懂物联网的技术细节，也清楚海南科技产业的实际落地场景。我们不只交付一套图纸或一批样机，更希望陪你走完从想法到货架上的最后一公里。

如果你手头正有一个卡在“验证”阶段的项目，不妨带着你的原理图和数据来聊聊。有些坑，我们替你踩过了，你就不用再踩一遍。
