智能硬件从概念到量产，失败率长期徘徊在70%以上。问题往往不在创意本身，而在于物联网技术研发的工程化能力是否跟得上。对于海南科技企业而言，如何在有限供应链资源下跑通这条路，是值得拆解的实战命题。

原型阶段：被低估的射频与功耗坑

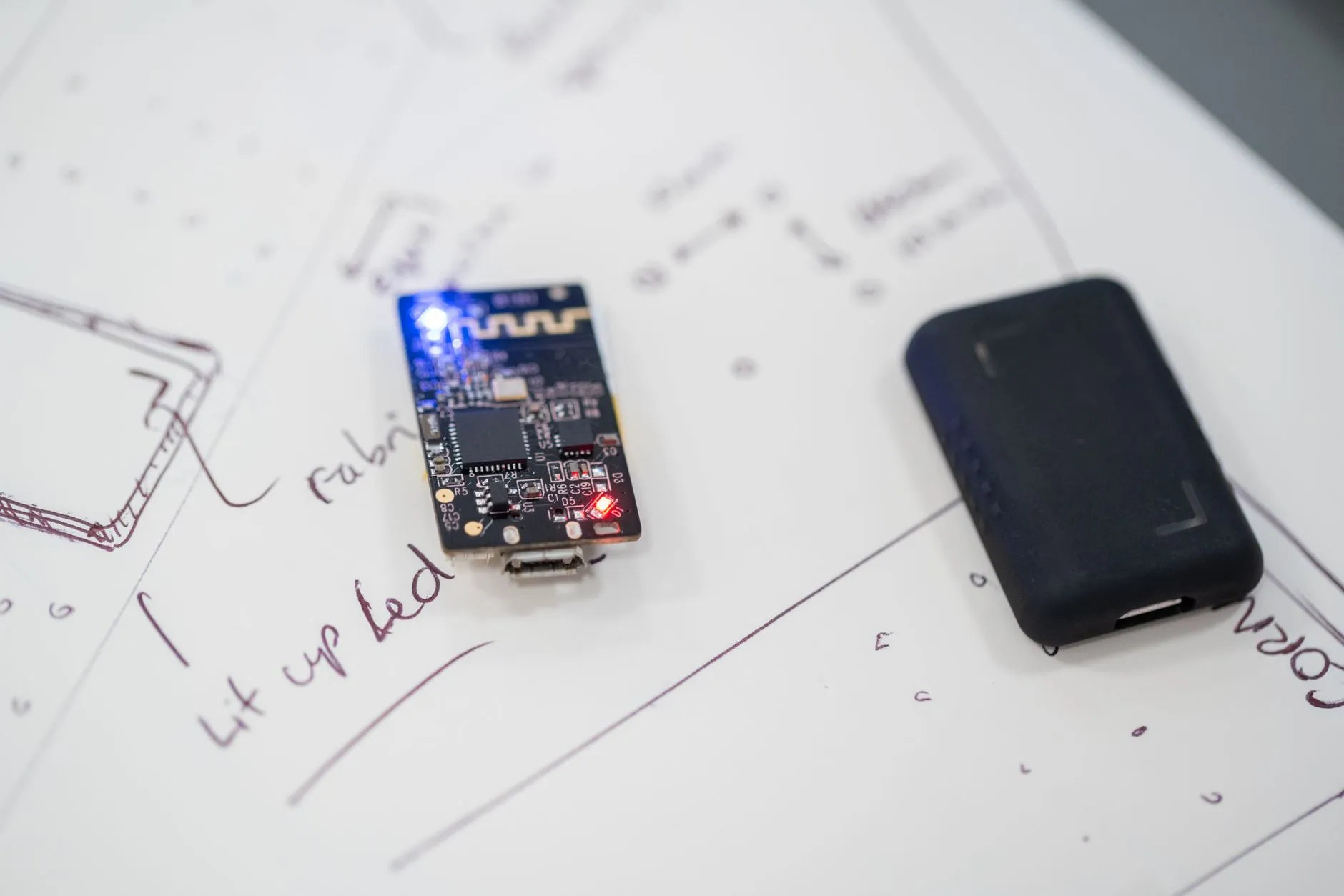

很多团队用开发板跑通Demo就以为原型完成，实际上从DevKit到定制PCBA，射频匹配和功耗预算是两道硬门槛。以BLE+Wi-Fi双模模组为例，天线净空区不足会导致发射功率衰减3-6dB，直接影响连接稳定性。海南袁瑞彬科技在服务本地硬件团队时发现，超过半数的原型返工源于PCB叠层设计未考虑阻抗控制。

功耗方面，建议在概念阶段就建立能耗模型表：列出主控、传感器、通信模组的峰值/均值电流，按占空比加权计算续航。否则量产时用户反馈“一天三充”，再改硬件就来不及了。

研发中段：固件架构决定迭代速度

物联网技术研发的核心矛盾在于：硬件一旦投板就难改，但软件需求却持续变化。解法是硬件抽象层（HAL）要足够厚。把传感器驱动、通信协议栈、OTA逻辑分层解耦，换一颗国产替代芯片时只需重写HAL，上层业务代码不动。

具体可参考以下分层策略：

• 驱动层：统一I2C/SPI/UART接口封装，屏蔽芯片差异
• 协议层：MQTT/CoAP做适配器模式，支持云端切换
• 应用层：状态机驱动，避免阻塞式延时

另外，OTA差分升级能力必须在研发中段就集成，别等到量产前再补。差分包体积可压缩至全量包的8%-15%，对蜂窝模组的流量成本影响巨大。

量产导入：DFM与认证的并行工程

从工程样机到批量出货，DFM（可制造性设计）评审要提前介入。常见问题包括：元件间距过小导致贴片不良、测试点不足导致产线无法快速校准、连接器选型冷门导致交期失控。

认证方面，国内SRRC+CCC，出海FCC+CE，周期通常6-10周。建议认证与试产并行，用工程样机先送预测试，发现问题提前整改。海南科技企业若面向东南亚市场，还需关注当地频段准入差异。

小批量试产（50-200台）是最后的验证窗口。重点看三件事：直通率是否稳定在95%以上、老化测试是否有批次性异常、产测脚本是否覆盖所有射频与传感器通道。

实践建议与趋势判断

给正在推进智能硬件项目的团队三条可执行建议：

1. 概念阶段就锁定主控与模组的第二供应源，避免缺货卡脖子
2. 研发预算中预留15%-20%用于认证整改与试产返工
3. 用数字孪生思路做产测数据回流，每台设备的射频参数入库，为后续优化积累数据资产

物联网技术研发正在从“单点连接”走向“端侧智能”。随着TinyML框架成熟，未来两年会有更多推理能力下放到MCU端，这对硬件功耗和内存管理提出新要求。海南科技产业若能抓住自贸港政策与本地化服务优势，在智能硬件细分赛道建立工程化壁垒，机会窗口仍然敞开。
